COLUMNA
FUSTE: Rectangular.
MATERIAL: Acero al carbono S 275 JR según UNE EN 10025.
Fabricación conforme a norma UNE EN 40-5.
GALVANIZADO: Por inmersión en caliente según UNE EN ISO 1461.
ACABADO: Opcionalmente puede ir pintado según carta RAL.
PUERTA: Enrasada opción IP44.
BASE: Placa plana y cartelas de refuerzo.
ALTURA: Hasta 10 m.

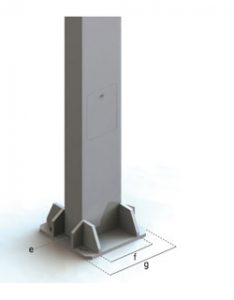

DIMENSIONES DE COLUMNAS MODELO URAL
Nota: Dimensiones a verificar antes de fabricación.
| MODELO | H (m) | Sección rectangular (mm) | E (mm) | e (mm) | f (mm) | g (mm) | Pernos Ø y L |
|---|---|---|---|---|---|---|---|
| URAL | 7 | 300/150 | 6 | 20 | 285 | 400 | M-22×700 |
| URAL | 8 | 300/150 | 6 | 20 | 285 | 400 | M-22×700 |
| URAL | 9 | 300/150 | 6 | 20 | 285 | 400 | M-22×700 |
| URAL | 10 | 300/150 | 6 | 20 | 285 | 400 | M-22×700 |
