COLUMNA TAJO
FUSTE: Telescópico.
CONICIDAD: 12,5 ‰
SECCIÓN: Circular.
MATERIAL: Acero al carbono S235JR según UNE EN 10025.
Fabricación conforme a norma UNE EN 40-5.
Otro material: Acero con resistencia mejorada a la corrosión atmosférica (acero corten) de calidad mínima S235JR, según UNE EN 10025-5.
GALVANIZADO: Por inmersión en caliente según UNE EN ISO 1461.
ACABADO: Opcionalmente puede ir pintado según carta RAL.
PUERTA: Enrasada.
BASE: Placa plana.
ALTURA: Hasta 9 m.

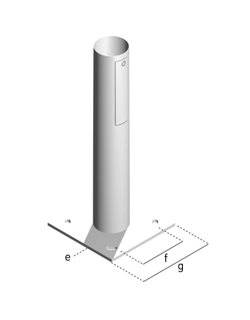

DIMENSIONES DE COLUMNAS MODELO TAJO
Nota: Dimensiones a verificar antes de fabricación.
| MODELO | H (m) | D (mm) | E (mm) | r (m) | e (mm) | f (mm) | g (mm) | Pernos Ø y L |
|---|---|---|---|---|---|---|---|---|
| TAJO | 5 | 60/76 | 3/4 | 6.5/25 | 6 | 215 | 300 | M-18×500 |
| TAJO | 6 | 60/76 | 3/4 | 6.5/25 | 6 | 215 | 300 | M-20×700 |
| TAJO | 7 | 60/76 | 3/4 | 6.5/25 | 10 | 285 | 400 | M-20×700 |
| TAJO | 8 | 60/76 | 3/4 | 6.5/25 | 10 | 285 | 400 | M-20×700 |
| TAJO | 9 | 60/76 | 3/4 | 6.5/25 | 10 | 285 | 400 | M-20×700 |
