COLUMNA AB-13
FUSTE: Troncocónico.
CONICIDAD: 12,5 ‰
SECCIÓN: Circular.
MATERIAL: Acero al carbono S 235 JR según UNE EN 10025.
Fabricación conforme a norma UNE EN 40-5.
GALVANIZADO: Por inmersión en caliente según UNE EN ISO 1461.
ACABADO: Opcionalmente puede ir pintado según carta RAL.
PUERTA: Enrasada. Opción IP-44.
BASE: Placa plana, anillo y cartelas de refuerzo.
ALTURA: Hasta 14 m.

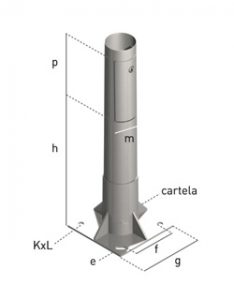

DIMENSIONES DE COLUMNAS MODELO AB-13
| MODELO | H (m) | E (mm) | D1 (mm) | e(mm) | f(mm) | g(mm) | k(mm) | L(mm) | h(mm) | p(mm) | m(mm) | Pernos Ø y L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AB-13 | 4 | 3 | 76 | 8 | 215 | 300 | 45 | 20 | 450 | 300 | 90 | M-20×500 |
| AB-13 | 5 | 3 | 76 | 8 | 215 | 300 | 45 | 20 | 450 | 300 | 90 | M-20×500 |
| AB-13 | 6 | 3 | 76 | 8 | 215 | 300 | 45 | 20 | 450 | 300 | 90 | M-20×500 |
| AB-13 | 7 | 3 | 76 | 10 | 285 | 400 | 50 | 25 | 500 | 370 | 130 | M-22×700 |
| AB-13 | 8 | 3 | 76 | 10 | 285 | 400 | 50 | 25 | 500 | 370 | 130 | M-22×700 |
| AB-13 | 9 | 3 | 76 | 10 | 285 | 400 | 50 | 25 | 500 | 370 | 130 | M-22×700 |
DIMENSIONES DE BRAZOS PARA COLUMNAS MODELO AB-13
| MODELO | W (m) | D2 (mm) | i (mm) |
|---|---|---|---|
| AB-13 | 0,75 | 60 | 5º |
| AB-13 | 1 | 60 | 5º |
| AB-13 | 1,5 | 60 | 5º |
| AB-13 | 2 | 60 | 5º |
