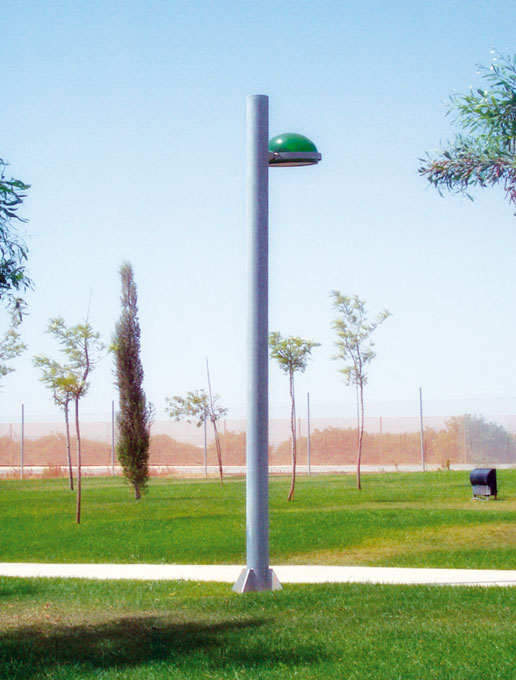

COLUMNA CAUCA
FUSTE: Cilíndrico.
SECCIÓN: Circular.
MATERIAL: Acero al carbono S 275 JR según UNE EN 10025.
Fabricación conforme a norma UNE EN 40-5.
Otro material: Acero inoxidable austenítico grado 1.4404 (AISI316L) pulido según UNE EN 10088-2.
Aleación de aluminio EN AW-6060, según UNE EN 755-1.
GALVANIZADO: Por inmersión en caliente según UNE EN ISO 1461.
ACABADO: Opcionalmente puede ir pintado según carta RAL.
PUERTA: Enrasada.
BASE: Placa plana y cartelas de refuerzo.
ALTURA: Hasta 6 m.
DIMENSIONES DE COLUMNAS MODELO CAUCA
Nota: Dimensiones a verificar antes de fabricación
| MODELO | H (m) | D (mm) | E (mm) | e (mm) | f (mm) | g (mm) | Pernos Ø y L |
|---|---|---|---|---|---|---|---|
| CAUCA | 4 | 100 | 3/4 | 6 | 215 | 300 | M-14×400 |
| CAUCA | 5 | 120 | 3/4 | 6 | 215 | 300 | M-16×500 |
| CAUCA | 6 | 140 | 3/4 | 6 | 215 | 300 | M-16×500 |
